南方電網 發展戰略：



創建國際一流電網企業，必須相應地打造五個方面能力。一是提升可持續發展能力。 充分發揮電網平臺作用，推進需求側用能變革。二是提升經營能力。 三是提升創新能力。 四是提升國際化能力。 五是提升品牌運營能力。



南方電網建設具體的發展目標是：



到2020年，確保完成“185611”目標，即公司中心城區客戶平均停電時間低于1小時，廣州、深圳等10個主要城市客戶平均停電時間低于1小時；客戶服務第三方滿意度不低于80分；非化石能源電量占比不低于50%；凈資產收益率不低于6%，累計有效專利擁有數不低于10000項；境外資產占比不低于10%。





配電網的建設與電氣設備升級改造也是“十三五”規劃中電網建設的重要方面。

目前配網結構普遍薄弱，電氣設備自動化水平低，供電可靠性偏低，提升配網電氣設備技術水平，對開關柜升級改造是重要緊迫的任務。



加快配電網改造升級的任務有兩方面要同時推進，升級改造和更新?lián)Q代同時進行。



開關柜技術升級改造包括一次開關柜和二次控制回路二部分。





1、配電一二次融合旨在提升配電網建設改造的水平



近期南方電網公司加快了中心城市的配電網建設發展步伐，長期的設備信息化水平低造成的配電網瓶頸，嚴重制約了城市電力系統的升級和新技術的應用，配電網技術升級勢在必行。到2020年我國配電網自動覆蓋率要達到90%，配電自動化升級也必然是未來的投資重點，市場空間廣闊。



2、簡化配電設備種類，提升標準化、智能化水平



隨著設備自動化時代到來，傳統的的人工作業在大步向自動化智能制造進行著升級和轉型，傳統的經濟模式無論速度和防錯方面的控制機制需求變得異常迫切。在工業設備和IT設備作為信息通信產業重要基礎設施，進入高速發展期的同時，在產品架構、制造模式、產業生態等多方面經歷著變革。而電氣開關設備集成系統是現代工業實現配電網智能自動化模塊的基石。

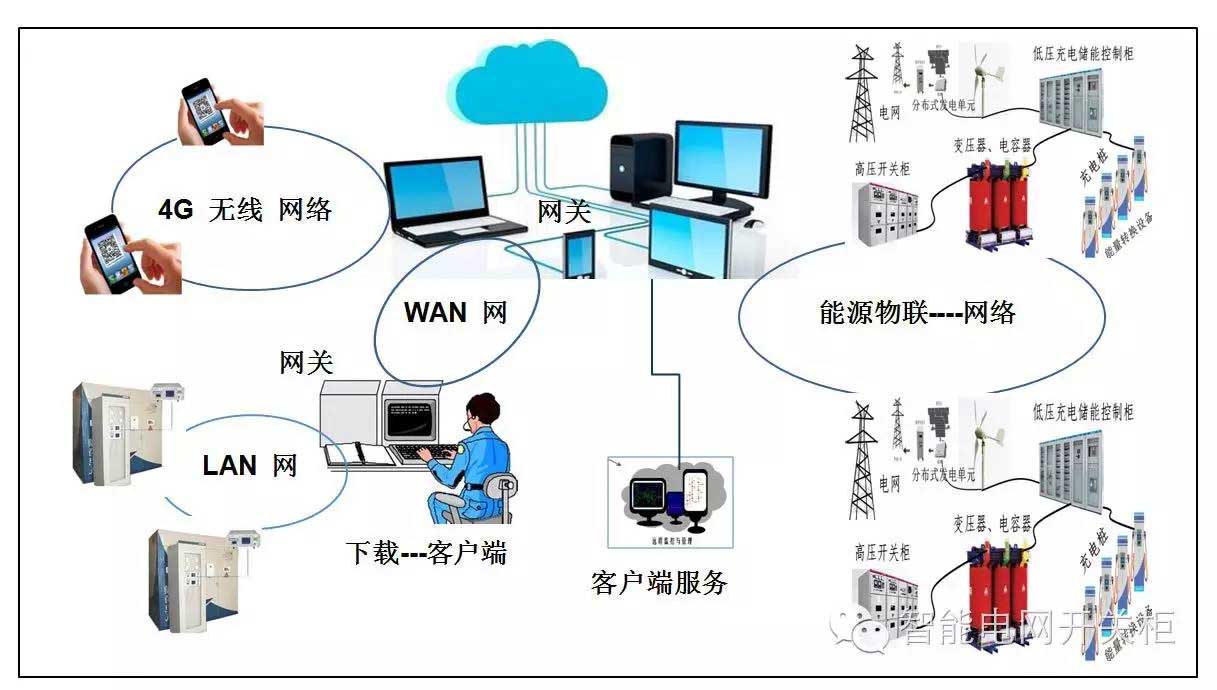

配網智能化水平提高的前提是應用“物聯網+”，即“物、服務與人的互聯”，代表了未來電氣設備制造業發展的方向。“物聯網+”研發和改進過程控制系統、通信解決方案、傳感器和軟件。利用互聯網作為開放平臺進行數據交換，為各類應用的產生鋪平道路，改善工業和電力領域的靈活性和生產效率。“物聯網+”中的“物”指配備傳感器和軟件并具備計算能力的電氣設備。



3、配電設備的一二次融合重要是開展一二次成套設備集成化設計



設備生產廠和集成商會配電設備做一些深度的開發，而且集成的設備也比較多，牽扯到的設備品種也比較多，他們是提供整個解決方案，作為設備商來說，設備供應商前期對設計院和用戶做了很多的技術引導，要得到設計院和用戶對他們的產品認可，這樣也就會對集成化產品在整個安裝、調試、驗收中配合工作。









配網設備一二次集成是把單純的手動開關柜改裝成智能開關柜，好處主要表現在；能夠充分利用設備，延長開關柜的使用壽命周期。對設備的改造需要解決的主要技術問題。







4、 配電自動化的目標定位



是解決故障處理問題，推出電氣開關設備一二次融合技術優先要解決的也是故障檢測、故障處理問題。



（1）A+、A類供電區域主要以“光纖+三遙”模式，主站集中型自動化的模式進行建設。

（2）B、C、D、E類供電區域需要開展配電自動化建設，而是著力采用就地型饋線自動化的方式處理故障，采用故障指示器的方式檢測定位故障，采用二遙方式、無線公網方式為主的建設模式。

（3）配網自動化的推廣思路：對于網架水平高，可靠性要求高的地區推用智能分布式饋線自動化；

（4）對于大部分地區以電纜網絡為主的提倡運用集中型饋線自動化；

（5）架空線路網絡則鼓勵就地式饋線自動化；

（6）對于農村線路，其主要矛盾還是解決故障查找定位問題。



5、集成化解決方案



通過提高配電一二次設備的標準化、集成化水平，提升配電設備運行水平、運維質量與效率。更好地服務配電網建設改造行動計劃。

配電一二次成套化設備技術方案重點包括

（1）柱上開關一二次融合方案

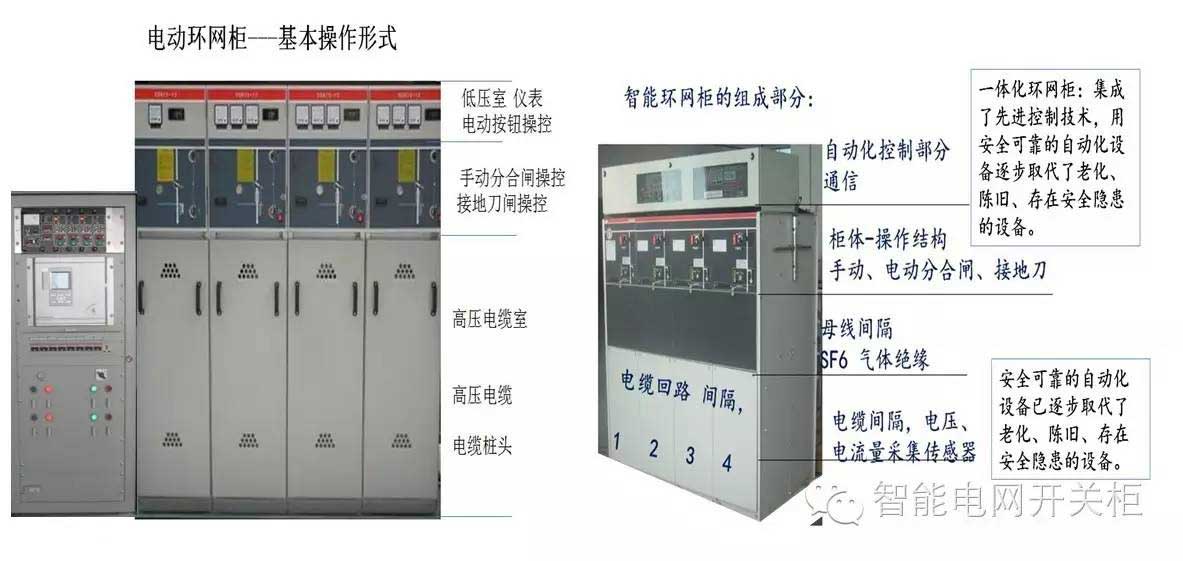

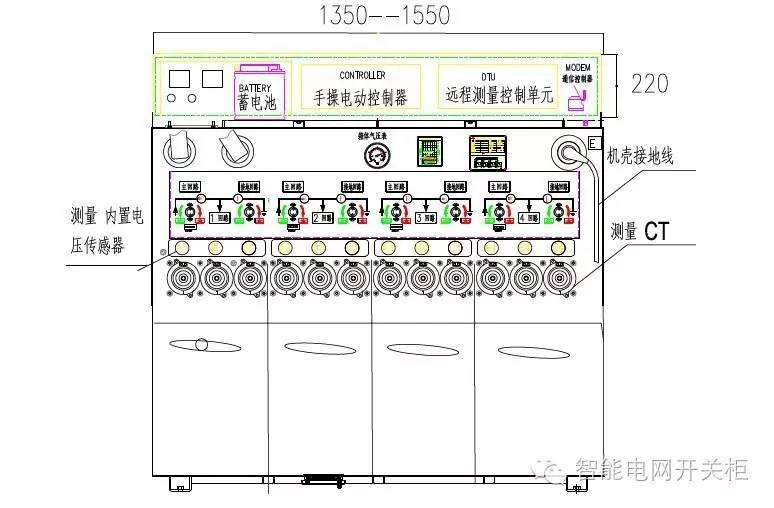

（2）環網柜一二次融合方案

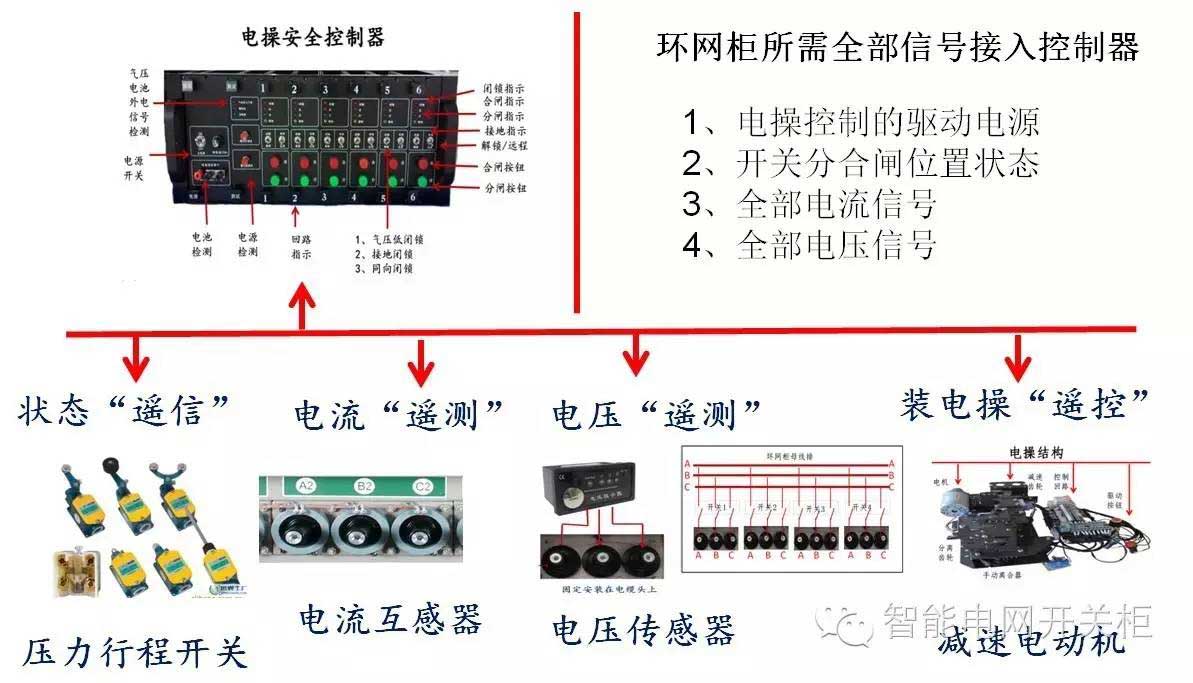

6、集成化設備案例



（1）、優化了箱體結構。采取前后開門增高頂板等新結構、新工藝。解決設備安裝和檢修的問題。
    （2）、是解決現場PT電壓互感器取電,解決了大功率長時間連續供電的問題。
    （3）、是解決電壓采集。用新型的電容式傳感器技術實現了電壓信息采集，智能裝置還能夠根據電壓的運行功率判斷出電流的方向。解決了電力線路的檢測信息的不完整技術難題。

    （4）、  解決電流采集問題。解決了電功率和故障方向判斷的技術問題，運用采集到電流信息，推算出電流的功率角，為電網穩定的環網線路運行提供了大量的基礎數據信息。

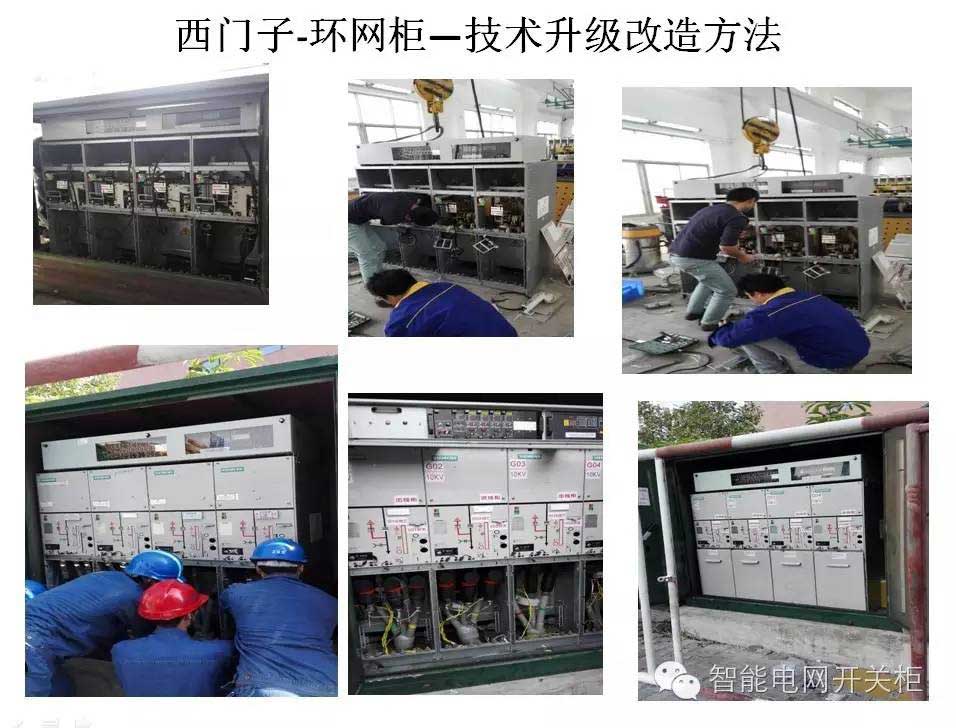

   （5）、解決智能終端裝置在施工安裝困難的問題。原來施工方法是現場零件組裝，受戶外天氣影響和工作場地的限制，給施工帶來諸多難題。經過我們的對施工流程的優化后，90%的改裝工作量放在了后臺進行，把所需的各種元器件都進行提前預置，這樣做極大方便了現場施工，也明顯提升了改裝設備的質量。

（6）、是解決電操驅動電路安裝問題：電動機控制分合閘的機械傳動部分是整個智能開關柜的核心部分，如何能準確驅動電機的轉動影響著整個開關柜的安全。我們?cè)陔妱?dòng)操作機構上有了創新的技術突破，不僅能夠用最可靠的電路進行控制，而且做到了無差錯安全控制，提高了操作的安全性。









7、配網設備存在的主要問題：



（1）一、二次設備接口不匹配，兼容性、擴展性、互換性差；

（2）一、二次設備廠家責任糾紛。



8、一二次融合工作總體目標



（1）柱上開關的一二次融合工作一步到位；

（2）環網柜的一二次融合解決一二次設備的組合、裝置性更換及工廠化維修問題，

（3）遠期目標解決一二次設備深度融合問題，

2017實現；各階段應提供相應的一二次融合成套化設備招標技術規范書和檢測規范。









9、典型設計、招標技術也出臺了相應規范



在電氣設備設計方面電動汽車充電、太陽能、新能源介入對電能質量的影響，配網自動化從離散自動化到運動控制自動化，都在圍繞現有的技術、產品和解決方案進行進一步創新技術開發和應用。七千多萬臺的電氣互聯互聯設備，以及所涉及的正在運行的控制系統，配電網信息化將會成為世界上最大的工業云平臺之一。這些云數據平臺的建設是新的智能電氣設備的數字化解決方案。









10、 適應配電網建設的投資要求，



故障指示器要具備處理短路故障和單相接地故障的功能



故障指示器是十三五提高配電自動化覆蓋率的重要手段，為適應配電網建設的要求，故障指示器要具備處理短路故障和單相接地故障的功能。目前，根據不同的線路類型、通信方式和接地檢測方式，故障指示器共分為9種類型。
